Монтаж доводчов

Установка і монтаж дверного доводчика

Всі дверні доводчики встановлюються за однаковим принципом, відрізняючись лише у відстанях установки "тіла" і важеля доводчика від петель. Нижче ми наведемо для Вас максимально докладний алгоритм установки ілюстраціями і покроковими інструкціями. Всі доводчики комплектуються аналогічними інструкціями і шаблонами, тому на основі цієї інструкції Ви зможете встановити будь-яку модель наших доводчиків.

Стандартна і верхня установки

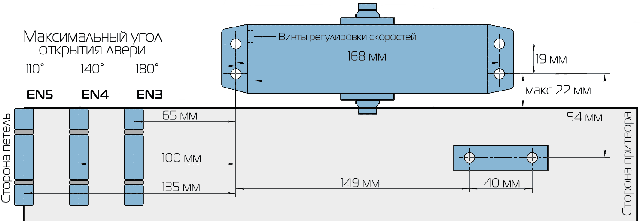

Стандартна установкаСтандартна установка

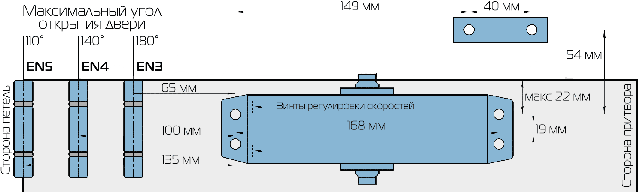

Верхня установкаВерхня установка


Перед Вами найбільш популярні варіанти установки, які відрізняються місцем розташування доводчика - на дверному полотні або на дверній рамі. Ми рекомендуємо стандартний варіант установки, який і розглянемо детальніше.

Наведені вище зображення є шаблонами для установки. Кожен доводчик комплектується такими шаблонами в масштабі 1:1, що значно спрощує установку.

Монтаж доводчика двері: покрокове керівництво

Ми встановлюємо Доводчик на ліву двері, вид установки стандартний.


Правила монтажу дверного доводчика

  1. Ви вірно обрали модель доводчика для ваги Вашої двері
  2. Вибраний Вами варіант установки можливий (див. обмеження на установку в інструкції, прилагающей до кожного доводчику)
  3. Після установки доводчик не буде впиратися куди-небудь, наприклад, в стіну
  4. Доводчик і важіль будуть встановлені на рівну поверхню

Алгоритм установки доводчиків дверей своїми руками


  • Кожен доводчик комплектується шаблоном масштабу 1:1 (див. зображення "Стандартна установка"). Керуючись шаблоном, виберіть необхідну Вам зусилля доводчика - EN3, EN4 і EN5.
    Від вибору зусилля залежить відстань від петель до тіла доводчика і максимальний кут відкриття дверей. Для нашої установки ми вибираємо зусилля EN4.
  • Прикріпіть шаблон до дверей, використовуючи скотч. Раніше ми вибрали EN4 (середнє розташування петель), тому при кріпленні шаблону переконайтеся, що його розташування відповідає дверних петель (див. зображення вище).

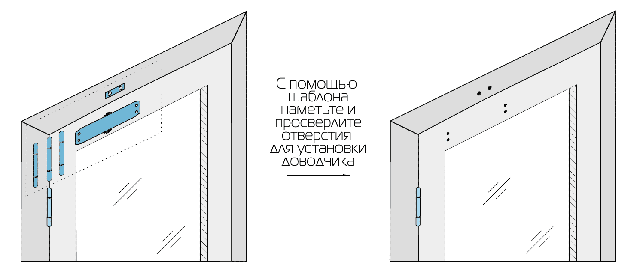

  • Так масштаб шаблону 1:1, то вручну вивіряти відстані не обов'язково - скористайтесь шаблоном для намітки необхідних отворів для встановлення доводчика. Далі просвердліть необхідні отвори для встановлення доводчика.
  • Візьміть важіль і роз'єднайте його на дві частини (відкрутивши гвинт), як показано на зображенні вище. Пруток важеля з кріпильним"черевиком" і різьбленням необхідно встановити на дверну раму, іншу ж частину необхідно прикріпити до "тіла" доводчика спеціальним гвинтом, що йдуть в комплекті поставки.
    Далі необхідно з допомогою йдуть в комплекті металовиробів (шурупи і гвинти) встановити доводчик і частина важеля в підготовлені раніше отвори.

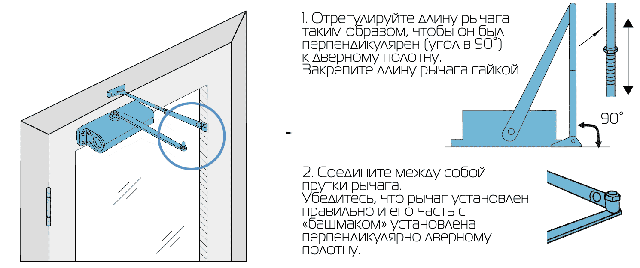

  • Далі Вам необхідно відрегулювати довжину прутка з кріпильним "башмаків", щоб він після з'єднання двох частин важеля був перпендикулярний дверному полотну. Зробити це можна збільшуючи або зменшуючи важіль по довжині. Не забувайте перевіряти обрану Вами довжину важеля шляхом повороту дроту, прикріпленого до "тіла" доводчика, до прутку з "черевиком" - коли вони будуть зручні для з'єднання гвинтом, выкрученным нами в пункті 4, та важіль з "черевиком" після з'єднання буде перпендикулярний дверного полотна, то значить Ви відрегулювали довжину прутка правильно.
    Якщо вищеперелічені умови дотримані, то з'єднайте частини важеля.
  • Переконайтеся, що кут між важелем і дверним полотном становить 90 градусів і що доводчик встановлений гвинтами регулювання до петель і тільки після цього приступайте до обов'язкової регулюванню Вашого доводчика.

    Після регулювання доводчик готовий до використання, але пам'ятайте, що його необхідно обслуговувати, а саме:
    - Через півмісяця після установки перевірте затягування шурупів і гвинтів
    - Обов'язково проводитеа регулювання доводчика при зміні температури на 10-15 градусів Цельсія
    - Обов'язково дотримуватися правила експлуатації доводчика

Паралельна установка доводчиків дверей

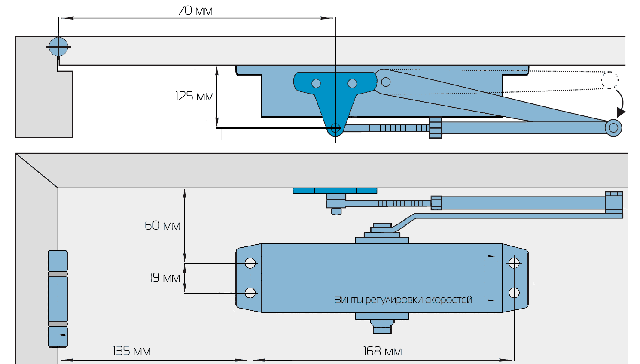

Параллельная установка


Мы не рекомендуем данный тип монтажа доводчика, если есть техническая возможность для стандартной и верхней установок, т.к. при параллельной установке эффективность доводчика будет ниже.
Данный тип установки возможен, например, если при стандартной установке доводчик при открытии двери упирается в стену или слишком низкий потолок мешает установить "тело" доводчика на дверную раму.

Для данного типа установки Вам необходим параллельный кронштейн (приобретается дополнительно).

Індивідуальна інформація по паралельній установці міститься в кожній інструкції, що йде в комплекті з дверним доводчиком. Якщо при паралельній установці у Вас виникнуть труднощі, то ми рекомендуємо звернутися до фахівців.
